Instruções de Amostragem para Análise Microscópica de Partículas (MPA)
O kit de amostragem fornecido pelo EMSL inclui:
- Mangueira de entrada
- Regulador e manômetro
- Caixa do filtro LT-10
- Filtro(s) de cartucho (M39R10A)
- Medidor de água (medidor de vazão e totalizador)
- Válvula de controle de fluxo
- Mangueira de descarga
- Bomba (opcional, para fontes de água não pressurizadas)
- Injetor dosador (opcional, apenas para água clorada)
- Braçadeiras para montagem da unidade
- Sacos plásticos Whirl-Pak ou sacos para congelador Zip-Lok de alta resistência.
- Cadeia de Custódia (COC)
Parâmetros de amostragem
Método de consenso (Água subterrânea sob influência direta da água superficial (GWDIEvite locais de amostragem dentro do sistema distribuído. As amostras devem ser coletadas antes de qualquer mistura, desinfecção ou outro tratamento. O mínimo recomendado é de 500 galões, sendo 1.000 galões recomendados em um período de 8 a 24 horas, conforme exigência da EPA.
Estação de Filtração
- Água superficial bruta
- A amostragem deve ser realizada antes da adição de produtos químicos e após quaisquer bacias de pré-sedimentação (caso nenhum produto químico tenha sido adicionado antes da pré-sedimentação). Se houver operações de reciclagem, a água bruta deve ser amostrada após a entrada na reciclagem.
- Um volume mínimo de 100 litros (27 galões) deve ser coletado durante um período de 12 a 24 horas. O volume ideal é equivalente a um dia inteiro de produção. Caso o filtro fique obstruído ou entupido devido à alta turbidez da água, interrompa a coleta e registre o volume coletado até aquele momento.
- Água tratada
- Se possível, realizar a amostragem após o sistema de filtração e antes da adição de cloro.
- Volume mínimo de 1000 litros (264 galões). O período de coleta deve abranger um ciclo completo ou 24 horas, incluindo pelo menos um ciclo de retrolavagem. Os ciclos de retrolavagem podem ocorrer no início do período de amostragem.
- Amostras cloradas: Caso seja necessário coletar amostras de água clorada, será preciso instalar um sistema de injeção para adicionar uma solução de tiossulfato de sódio e desnaturar o cloro. Adicione a solução de tiossulfato de sódio através do sistema de injeção para obter uma concentração final de 50 mg/L. Ajustando o sistema de injeção para produzir uma diluição de 1:100 da solução estoque de tiossulfato de sódio 0,5%, obteremos uma concentração final de 50 mg/L.
- Avaliação da estação de tratamento. A amostragem da água bruta deve ser iniciada antes da amostragem da água tratada. O intervalo de tempo entre o início da amostragem da água bruta e o início da amostragem da água tratada deve ser equivalente ao tempo de retenção do sistema.
Procedimento de amostragem

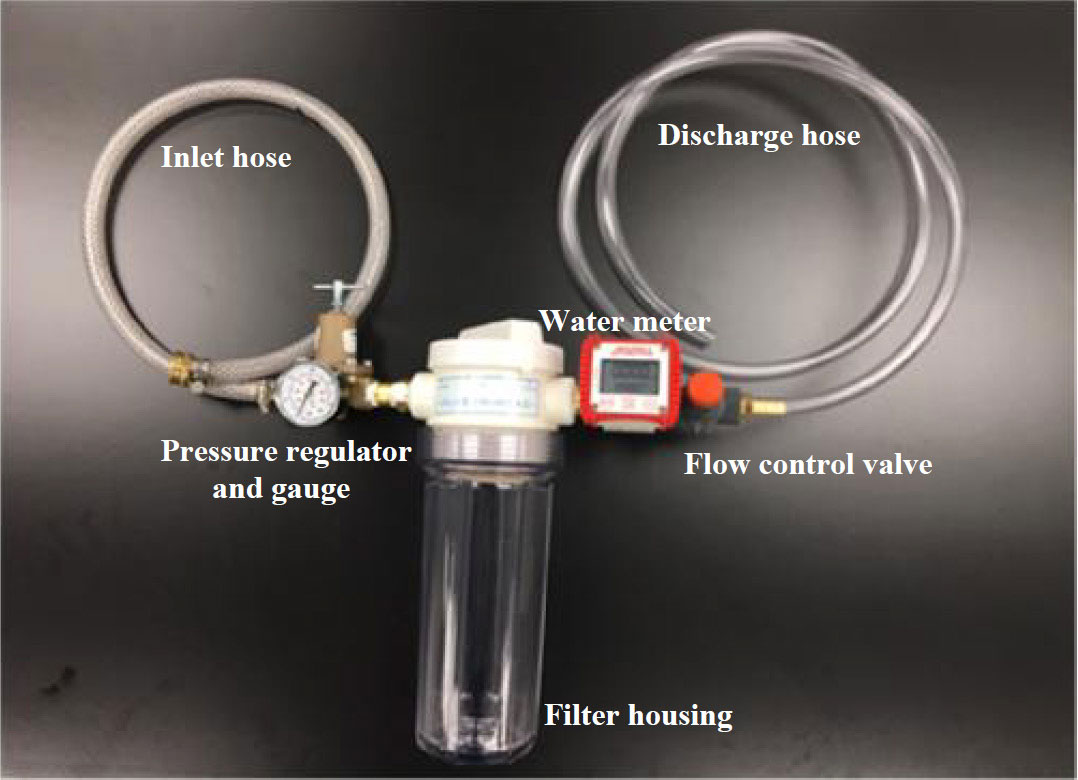

- Para fontes de água pressurizada, conecte a unidade de filtragem de campo (Fig. 1)., sem o filtro de cartucho, para a fonte de água. Lave a unidade por 3 a 5 minutos com a água da fonte a ser amostrada. Se estiver coletando amostras de vários locais, passe no mínimo 50 galões (aproximadamente 190 litros) de água da amostra pelo equipamento de amostragem entre as amostras para evitar contaminação cruzada. Ajuste a vazão para 1 gpm (3,8 lpm) Utilizando a válvula de controle de fluxo. Ajuste o manômetro para 10 psi Utilizando um regulador de pressão, ajuste a válvula de controle de fluxo e o manômetro para manter uma vazão de 1 gpm e uma pressão de 10 psi. O hidrômetro funciona como totalizador e medidor de vazão.
- Selecionando a unidade de medida (UOM)
Pressione e segure ambos os botões CAL e REINICIAR Pressione os botões até que o indicador de UOM pisque (aproximadamente 3 segundos). Assim que isso acontecer, solte os dois botões. O indicador de UOM continuará piscando, indicando que você está no modo de seleção de UOM. Pressione o REINICIAR Botão para alternar entre as diferentes unidades disponíveis:
Gal = galões americanos
Qts = quartos (1/4 de galão) Pts = pintas (1/8 de galão)
L = litros
Assim que o indicador da unidade de medida desejada estiver piscando, pressione e mantenha pressionado o botão CAL para sair do modo de seleção de unidade de medida. - Operação
Total do lote: O medidor irá medir e exibir o volume do lote com o visor de dígitos grandes na parte superior. As unidades de medida são exibidas à direita como Qts, Pts, L ou Gal. Para zerar o total do lote, basta pressionar o botão RESET momentaneamente.
Vazão e volume do totalizador: O pequeno visor numérico na parte inferior do display mostra o volume total (totalizador) ou a vazão atual. Isso é indicado pelas palavras “VAZÃO” acima dos dígitos pequenos ou “REINICIAR TOTAL” à direita deles. Para alternar entre as duas opções, basta pressionar o botão. CAL botão momentaneamente. Para zerar o totalizador, pressione e segure o botão. REINICIAR Pressione o botão até que todos os valores sejam zero (aproximadamente 3 segundos). O totalizador será zerado independentemente de o medidor estar exibindo o totalizador ou a vazão.
- Selecionando a unidade de medida (UOM)
- Para fontes de água não pressurizadas, Adicione uma bomba entre o filtro e o medidor de água. Certifique-se de posicionar a entrada da amostra em um local onde a menor quantidade possível de sedimentos do fundo entre no filtro de amostragem, evitando distorções na imagem da amostra. Ajuste a vazão e o manômetro conforme descrito na Seção 3.1. Observação: Colete a amostra o mais próximo possível do ponto de entrada.
- Insira o filtro no compartimento e aperte-o manualmente. Certifique-se de que as braçadeiras fornecidas estejam no lugar e bem apertadas na entrada e na saída do compartimento. Não toque no filtro com as mãos desprotegidas; use luvas descartáveis ou a capa plástica que o envolve. Abra a água lentamente com a unidade na posição vertical. Inverta a unidade para garantir que todo o ar dentro do compartimento seja expelido. Anote a data, a hora e a leitura em galões do hidrômetro antes de coletar a amostra.
- Quando o compartimento do filtro estiver cheio de água, retorne a unidade à posição vertical e mantenha a vazão em 1 gpm (3,8 lpm) e pressão em 10 psi ao longo do período de amostragem.
- A unidade de amostragem deve funcionar por um período de 8 a 24 horas, de acordo com os parâmetros de amostragem da Seção 2.0.
- Após filtrar a amostra, feche a torneira ou a bomba e desconecte a mangueira da fonte de água. Mantenha a mangueira de entrada acima do nível da abertura da mangueira de saída para evitar retrolavagem e perda de partículas do filtro. Despeje a água residual do compartimento do filtro em um saco plástico com fecho hermético.
- Remova o cartucho de amostragem com a tampa plástica ou luvas de látex sanitárias. Não toque com as mãos desprotegidas. Coloque o filtro em um segundo saco plástico resistente com fecho hermético (tipo Whirlpack) e feche-o.
- Registre o horário de parada e a leitura final do medidor. Subtraia a leitura inicial da leitura final e registre o volume total coletado. Documente o nome e a localização de cada ponto de amostragem, o local de amostragem (bruto ou acabado) e o tipo de tratamento.
- Com um marcador permanente, registre a identificação da amostra, a quantidade de água coletada (em galões), as datas e horários da coleta, o nome do coletor e os parâmetros de qualidade da água diretamente no saco ou em uma etiqueta à prova d'água. Embale os sacos contendo o filtro e a água residual em dois sacos plásticos com fecho hermético. Certifique-se de que todos os sacos estejam bem fechados para evitar vazamentos.
- Caso o envio imediato não seja possível, a amostra deve ser armazenada em refrigerador entre 1 e 5 °C até o momento do envio.
- Coloque bolsas de gelo reutilizáveis dentro da caixa de transporte. Coloque material isolante entre o filtro e as bolsas de gelo para evitar o congelamento da amostra. Amostras que chegarem congeladas ao laboratório serão rejeitadas. Coloque a folha de dados contendo as informações registradas em um saco plástico selado e envie junto com os filtros.
- Envie todas as amostras e kits de amostragem via entrega EXPRESSA para o endereço abaixo:
À atenção de: Microbiologia Aquática EMSL Analytical, Inc.
200 Rota 130 Norte
Cinnaminson, NJ 08077
Telefone: 800-220-3675
Fax: 856-786-0262
E-mail: info@emsl.com
